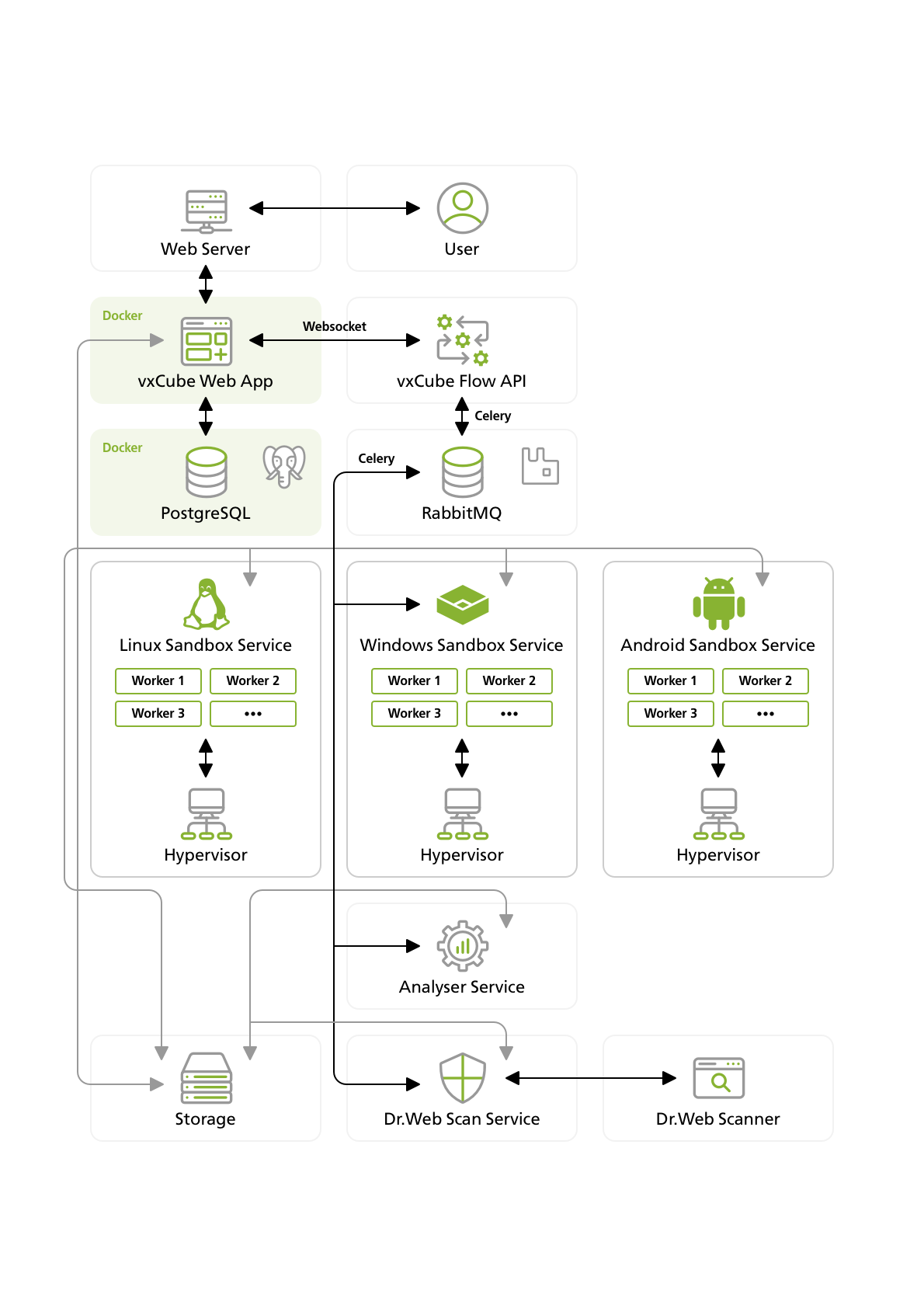

Продукт состоит из нескольких компонентов и сервисов, взаимодействующих между собой. Схема устройства представлена ниже.
vxCube Web App. Основное приложение, предоставляющее удобный интерфейс для взаимодействия с системой анализа файлов. Также предоставляет API для автоматизации задач анализа файлов. Для удобства использования API реализована библиотека на Python
.
vxCube Flow API. Компонент, отвечающий за логику распределения заданий по анализу файлов между различными сервисами. Позволяет удобно добавлять новые сервисы в систему анализа.
Windows Sandbox Service. Сервис запуска файлов в специальной виртуальной среде ОС Windows. Виртуальная машина реализована в виде модифицированного гипервизора с установкой перехватов и применением техник аппаратной виртуализации.
Linux Sandbox Service. Сервис динамического анализа ELF-файлов. Файлы запускаются на виртуальной машине с соответствующей архитектурой и разрядностью, и действия файла логирует специальный драйвер, установленный на виртуальной машине.
|
Если все компоненты, входящие в состав vxCube, будут установлены на одном сервере, может наблюдаться замедление работы сервиса Linux Sandbox Service. Это связано с тем, что виртуализация на нем реализуется программно. Поэтому рекомендуем устанавливать каждый компонент на отдельный сервер. |
Android Sandbox Service (опционально). Сервис запуска файлов в специализированной виртуальной среде Android, представленный в виде уникальной реализации образа ОС Android.
Analyser Service. Сервис анализа поведения, записанного в виртуальной машине. В нем оценивается вредоносность поведения файла, а также формируются описания (текстовое, MAEC, STIX).
Dr.Web Scan Service. Сервис сканирования файлов и дампов памяти, полученных в процессе запуска образца.
Передача файлов между компонентами осуществляется через общее хранилище (на схеме Storage), реализованное в виде FTP-сервера. Для хранения данных о пользователях и результатах анализа используется база данных PostgreSQL. Для передачи заданий между сервисами используется брокер сообщений RabbitMQ.
Чтобы обеспечить максимальную безопасность, каждая виртуальная машина имеет свое собственное изолированное сетевое пространство. Для доступа в интернет используется VPN-сервер. Для корректной работы VPN-сервер должен быть сконфигурирован самостоятельно. Более подробная информация приведена в Приложении Г. Настройка отдельного VPN-сервера.
|
Рекомендуется использовать выделенный VPN-сервер, поскольку публичные сервисы могут быть сконфигурированы некорректно. |
